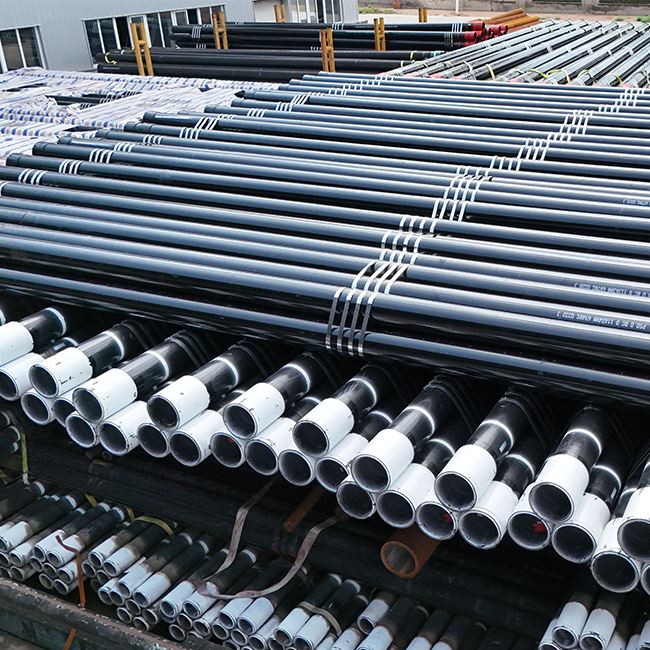

उच्च पतन (एचसी) आवरण
आकार सीमा: 4 1/2"-20"
लंबाई: R2 / R3
कनेक्शन: बीटीसी, एलटीसी, एसटीसी, प्रीमियम
अनुप्रयोग: गहरे कुएं, ख़त्म होते जलाशय, नमक संरचनाएं, एचपीएचटी कुएं और उच्च मिट्टी भार वाली ड्रिलिंग
लाभ: गंभीर कुओं की स्थिति में अंडाकारीकरण, आंतरिक विकृति और ढहने की विफलता को कम करने में मदद करता है
हाई कोलैप्स केसिंग क्या है?
उच्च पतन आवरण, भी कहा जाता हैएचसी आवरण, उन कुओं के लिए डिज़ाइन किया गया है जहां नियमित आवरण पर्याप्त प्रतिरोध प्रदान नहीं कर सकता हैबाहरी पतन दबाव. इसका मुख्य कार्य केसिंग बॉडी को गंभीर कुओं की स्थिति में स्थिर रखना और जोखिम को कम करना हैअंडाकारीकरण, आंतरिक विकृति और पतन विफलता.यह आमतौर पर चयनित से निर्मित होता हैएपीआई 5सीटी केसिंग ग्रेडजैसे किN80, L80, P110 या Q125, साथनियंत्रित इस्पात रसायन शास्त्र, उचित ताप उपचार, एक समान दीवार की मोटाई और बेहतर अंडाकारता नियंत्रणपतन प्रतिरोध.
समान ग्रेड के नियमित आवरण की तुलना में, हाई कोलैप्स आवरण का ऑर्डर दिया जाता हैसत्यापित पतन प्रदर्शन, न केवल ताकत के स्तर के लिए। यह पाइप बॉडी को गहरे दबाव, कम जलाशय स्थितियों, नमक संरचनाओं और उच्च दबाव वाले ड्रिलिंग अनुभागों के तहत स्थिर रहने में मदद करता है, जिससे जोखिम कम हो जाता है।अंडाकारीकरण, आंतरिक विकृति और पतन विफलता.
उच्च पतन आवरण की रासायनिक संरचना
हाई कोलैप्स केसिंग को एक निश्चित रासायनिक सूत्र द्वारा परिभाषित नहीं किया गया है।यह आमतौर पर चयनित से निर्मित होता हैएपीआई 5सीटी केसिंग ग्रेडजैसे किN80 HC, L80 HC, P110 HC या Q125 HC. रासायनिक संरचना चयनित आधार ग्रेड पर निर्भर करती है, जबकि अंतिम पतन प्रदर्शन गर्मी उपचार, दीवार की मोटाई एकरूपता, अंडाकारता नियंत्रण और सत्यापित पतन रेटिंग पर भी निर्भर करता है।
| ग्रेड/रूट | विशिष्ट रासायनिक संरचना, द्रव्यमान अंश % | क्रेता का अर्थ |
|---|---|---|
| एन80 एचसी/एन80क्यू एचसी | पी 0.030% से कम या उसके बराबर, एस 0.030% से कम या उसके बराबर; उत्पाद विश्लेषण में अन्य तत्वों की सूचना दी जाती है। | मध्यम-गहराई वाले कुओं के लिए व्यावहारिक विकल्प जहां मानक एन80 पतन मार्जिन पर्याप्त नहीं है। |
| एल80 टाइप 1 एचसी | सी 0.43% से कम या उसके बराबर, एमएन 1.90% से कम या उसके बराबर, नी 0.25% से कम या उसके बराबर, सीयू 0.35% से कम या उसके बराबर, पी 0.030% से कम या उसके बराबर, एस 0.030% से कम या उसके बराबर, सी 0.45% से कम या उसके बराबर. | इसका उपयोग तब किया जाता है जब पतन प्रतिरोध और नियंत्रित यांत्रिक गुण दोनों की आवश्यकता होती है। |
| एल80 13सीआर एचसी | सी 0.15-0.22%, एमएन 0.25-1.00%, सीआर 12.00-14.00%, एनआई 0.50% से कम या उसके बराबर, सीयू 0.25% से कम या उसके बराबर, पी 0.020% से कम या उसके बराबर, एस 0.010% से कम या उसके बराबर, सी 1.00% से कम या उसके बराबर. | बेहतर विकल्प जब संक्षारण प्रतिरोध भी आवरण चयन का हिस्सा हो। |
| पी110 एचसी | पी 0.030% से कम या उसके बराबर, एस 0.030% से कम या उसके बराबरसामान्य निर्बाध मार्ग के लिए; ईडब्ल्यू पी110 के लिए,पी 0.020% से कम या उसके बराबर, एस 0.010% से कम या उसके बराबर. | गहरे कुओं और उच्च बाहरी दबाव वाले खंडों के लिए सामान्य उच्च {{0}शक्ति एचसी मार्ग। |
| Q125 एचसी प्रकार 1 | सी 0.35% से कम या उसके बराबर, एमएन 1.35% से कम या उसके बराबर, एमओ 0.85% से कम या उसके बराबर, सीआर 1.50% से कम या उसके बराबर, एनआई 0.99% से कम या उसके बराबर, पी 0.020% से कम या उसके बराबर, एस 0.010% से कम या उसके बराबर. | अत्यधिक उच्च लोड वाले कुओं या अत्यधिक गहरे खंडों के लिए उपयोग किया जाता है, जिनमें बहुत अधिक पतन प्रदर्शन की आवश्यकता होती है। |
उच्च पतन प्रतिरोध क्यों मायने रखता है
पतन विफलता तब होती है जब आवरण पर कार्य करने वाला बाहरी दबाव पाइप बॉडी द्वारा सुरक्षित रूप से प्रतिरोध करने की क्षमता से अधिक होता है। यह दबाव अंतर गठन के दबाव, सीमेंटिंग की स्थिति, उच्च मिट्टी के वजन, जलाशय में कमी, नमक के खिसकने या ड्रिलिंग और उत्पादन के दौरान दबाव में बदलाव से आ सकता है।
क्षेत्र में, पतन का जोखिम अक्सर इन स्थितियों से संबंधित होता है:
| अच्छी हालत | पतन का जोखिम |
|---|---|
| गहरे कुएँ | उच्च बाहरी दबाव और कीचड़ {{0}कॉलम दबाव से आवरण ढहने का भार बढ़ जाता है |
| ख़त्म हो चुके जलाशय | आंतरिक दबाव कम हो सकता है जबकि बाहरी दबाव अधिक रहता है, जिससे अंतर दबाव बढ़ जाता है |
| नमक निर्माण | नमक रेंगने से आवरण पर लंबे समय तक गैर-समान बाहरी भार पड़ सकता है |
| एचपीएचटी कुएं | दबाव और तापमान परिवर्तन से आवरण भार अस्थिरता बढ़ सकती है |
| उच्च मिट्टी वजन ड्रिलिंग | भारी ड्रिलिंग द्रव आवरण निकाय पर उच्च बाहरी दबाव बना सकता है |
| सीमेंटीकरण और दबाव-परीक्षण चरण | अस्थायी दबाव असंतुलन के कारण आवरण अधिक ढहने वाले भार के संपर्क में आ सकता है |
हाई कोलैप्स केसिंग का उद्देश्य इन स्थितियों में एक सुरक्षित पाइप बॉडी मार्जिन प्रदान करना है, विशेष रूप से जहां केसिंग की विफलता के कारण महंगा वर्कओवर, अच्छी तरह से नियंत्रण समस्याएं या देरी से काम पूरा हो सकता है।
हाई कोलैप्स केसिंग बनाम रेगुलर एपीआई 5सीटी केसिंग
| वस्तु | नियमित एपीआई 5सीटी आवरण | उच्च पतन आवरण |
|---|---|---|
| मुख्य समारोह | वेलबोर सपोर्ट, सीमेंटिंग बैरियर और ज़ोनल आइसोलेशन | बाहरी पतन दबाव के प्रति उच्च प्रतिरोध |
| मुख्य प्रदर्शन | पतन, विस्फोट, तन्य शक्ति और कनेक्शन प्रदर्शन | उन्नत पतन रेटिंग और सख्त पाइप-बॉडी नियंत्रण |
| विशिष्ट ग्रेड | J55, K55, N80, L80, P110, Q125 | N80 HC, L80 HC, P110 HC, Q125 HC या प्रोजेक्ट -विशिष्ट HC ग्रेड |
| मुख्य जोखिम नियंत्रित | सामान्य अच्छी तरह से अखंडता | पाइप का अंडाकार होना, अंदर की ओर विकृति और ढहने की विफलता |
| विशिष्ट कुएँ | पारंपरिक उथले या मध्यम -गहराई वाले कुएं | गहरे कुएँ, ख़त्म होते जलाशय, नमक संरचनाएँ, एचपीएचटी और उच्च बाहरी दबाव खंड |
| क्रेता फोकस | आकार, वजन, ग्रेड, लंबाई और कनेक्शन | संक्षिप्त रेटिंग, दीवार की एकरूपता, अंडाकारता, गर्मी उपचार, एनडीटी और ट्रेसबिलिटी |
एक खरीदार को एचसी केसिंग को केवल ग्रेड नाम से नहीं आंकना चाहिए। उदाहरण के लिए,P110 आवरणऔरP110 उच्च पतन आवरणइसका आधार ग्रेड समान हो सकता है, लेकिन उच्च पतन उत्पाद को पतन प्रदर्शन और आयामी स्थिरता के आसपास नियंत्रित किया जाना चाहिए।
उच्च पतन आवरण को पतन के प्रति अधिक प्रतिरोधी क्या बनाता है?
| नियंत्रण वस्तु | यह क्यों मायने रखती है | क्रेता समीक्षा बिंदु |
|---|---|---|
| दीवार की मोटाई एकरूपता | समान दीवार की मोटाई उच्च बाहरी दबाव के तहत स्थानीय कमजोर बिंदुओं को कम करने में मदद करती है। दीवार के पतले क्षेत्र ढहने के प्रतिरोध को कम कर सकते हैं। | दीवार की मोटाई के निरीक्षण रिकॉर्ड की समीक्षा करें, विशेष रूप से भारी दीवार के आवरण और गहरे वेल स्ट्रिंग के लिए। |
| अंडाकारता और गोलाई नियंत्रण | अत्यधिक अंडाकारता बाहरी दबाव के तहत आवरण के ख़राब होने की अधिक संभावना बनाती है। पतन अक्सर सबसे कमजोर ज्यामिति बिंदु से शुरू होता है। | केवल नाममात्र आकार और वजन ही नहीं, बल्कि ओडी, गोलाई और अंडाकारता रिकॉर्ड की भी जांच करें। |
| स्थिर उपज शक्ति | उच्च शक्ति मदद करती है, लेकिन पूर्वानुमानित पतन प्रदर्शन के लिए स्थिर उपज शक्ति भी महत्वपूर्ण है। | गर्मी/लॉट द्वारा यांत्रिक परीक्षण परिणामों की समीक्षा करें और आवश्यक ग्रेड मार्ग के साथ उनकी तुलना करें। |
| ताप उपचार अनुशासन | P110 और Q125 जैसे ग्रेड स्थिर मजबूती और कठोरता प्राप्त करने के लिए नियंत्रित ताप उपचार पर निर्भर करते हैं। | केवल अंतिम ग्रेड अंकन ही नहीं, बल्कि एमटीसी मानों के साथ हीट ट्रीटमेंट कंसिस्टेंसी की जांच करें। |
| निरीक्षण और पता लगाने की क्षमता | आयामी रिकॉर्ड, एनडीटी, हाइड्रोटेस्ट, बहाव परीक्षण, थ्रेड निरीक्षण और एमटीसी पूरा होने पर पतन प्रतिरोध अधिक विश्वसनीय होता है। | सुनिश्चित करें कि अंतिम दस्तावेज़ पैकेज प्रत्येक आवरण जोड़ को हीट नंबर, लॉट और निरीक्षण रिकॉर्ड से जोड़ता है। |
डाउनलोड:उच्च पतन आवरण को पतन के प्रति अधिक प्रतिरोधी बनाता है {{0}ऑक्टल स्टील
उच्च पतन आवरणन केवल उच्च स्टील ग्रेड से, बल्कि संपूर्ण पाइप बॉडी नियंत्रण प्रणाली से अपना पतन प्रतिरोध प्राप्त करता है। दीवार की मोटाई की एकरूपता, अंडाकारता और गोलाई नियंत्रण, स्थिर उपज शक्ति, अनुशासित गर्मी उपचार, और एक ट्रेस करने योग्य निरीक्षण पैकेज सभी बाहरी दबाव के खिलाफ प्रतिरोध में सुधार के लिए एक साथ काम करते हैं। खरीदारों के लिए, इसका मतलब यह है कि समीक्षा यहीं नहीं रुकनी चाहिएN80 HC, L80 HC, P110 HC या Q125 HC; ऑर्डर को शिपमेंट रिलीज से पहले आयामी रिकॉर्ड, यांत्रिक परीक्षण परिणाम, एनडीटी रिपोर्ट, हाइड्रोस्टैटिक परीक्षण रिकॉर्ड, एमटीसी और हीट/लॉट ट्रैसेबिलिटी को भी सत्यापित करना चाहिए।
विशिष्ट उच्च पतन आवरण ग्रेड
| ग्रेड रूट | विशिष्ट चयन तर्क |
|---|---|
| एन80 एचसी | इसका उपयोग वहां किया जाता है जहां मध्यम -गहराई वाले कुओं को मानक N80 आवरण की तुलना में बेहतर पतन प्रतिरोध की आवश्यकता होती है |
| एल80 एचसी | इसका उपयोग वहां किया जाता है जहां नियंत्रित यांत्रिक गुणों के साथ पतन प्रतिरोध की आवश्यकता होती है; खट्टा-सेवा आवश्यकताओं की अलग से जाँच की जानी चाहिए |
| पी110 एचसी | आमतौर पर गहरे कुओं, उच्च दबाव वाले खंडों और उच्च पतन मार्जिन की आवश्यकता वाले उत्पादन आवरण के लिए चुना जाता है |
| Q125 एचसी | अत्यधिक उच्च लोड वाले कुओं, अत्यधिक गहरे खंडों या बहुत उच्च शक्ति और ढहने के प्रदर्शन की आवश्यकता वाली परियोजनाओं के लिए उपयोग किया जाता है |
अंतिम ग्रेड का चयन कुएं की गहराई, बाहरी दबाव, आंतरिक दबाव, मिट्टी के वजन, तापमान, कनेक्शन प्रकार और आवश्यक पतन रेटिंग के आधार पर किया जाना चाहिए। सुरक्षित विशिष्टता के लिए केवल ग्रेड नाम ही पर्याप्त नहीं है।
विशिष्ट आपूर्ति रेंज
| वस्तु | सामान्य आपूर्ति सूचना |
|---|---|
| मानक | एपीआई 5सीटी/आईएसओ 11960 |
| सामान्य ग्रेड | एन80 एचसी, एल80 एचसी, पी110 एचसी, क्यू125 एचसी, प्रोजेक्ट-विशिष्ट एचसी ग्रेड |
| ओडी रेंज | सामान्य एपीआई आवरण आकार 4 1/2" से 20" तक |
| लंबाई सीमा | परियोजना की आवश्यकता के अनुसार R1, R2, R3 |
| कनेक्शन | एसटीसी, एलटीसी, बीटीसी और प्रीमियम कनेक्शन |
| विनिर्माण मार्ग | सीमलेस आवरण को आमतौर पर गंभीर उच्च -पतन अनुभागों के लिए पसंद किया जाता है |
| उष्मा उपचार | सामान्यीकृत, शमन और संयमित, या ग्रेड और परियोजना विनिर्देश के अनुसार आवश्यक |
| निरीक्षण | आयामी निरीक्षण, दीवार की मोटाई जांच, एनडीटी, हाइड्रोस्टैटिक परीक्षण, बहाव परीक्षण, धागा निरीक्षण |
| दस्तावेज़ | एमटीसी, हीट नंबर ट्रैसेबिलिटी, मैकेनिकल परीक्षण रिकॉर्ड, एनडीटी रिकॉर्ड, पैकिंग सूची, यदि आवश्यक हो तो तृतीय पक्ष निरीक्षण |
उच्च पतन आवरण के अनुप्रयोग
आरेख विशिष्ट कुओं की स्थितियाँ दिखाता है जहाँउच्च पतन आवरणउच्च बाहरी दबाव के तहत पाइप की शारीरिक स्थिरता में सुधार करने के लिए इसका चयन किया जाता है। इसका प्रयोग आमतौर पर किया जाता हैगहरे उत्पादन वाले कुएं, ख़त्म हो चुके जलाशय, नमक निर्माण खंड, एचपीएचटी और उच्च मिट्टी भार वाले कुएं, और अपतटीय कुएंजहां आवरण ढहने से मरम्मत कार्य में कठिनाई हो सकती है और हस्तक्षेप की लागत अधिक हो सकती है।
इन अनुप्रयोगों में, एचसी आवरण का मुख्य उद्देश्य जोखिम को कम करना हैअंडाकारीकरण, आंतरिक विकृति और पतन विफलता, ड्रिलिंग, सीमेंटिंग और दीर्घकालिक उत्पादन के दौरान केसिंग स्ट्रिंग को विश्वसनीय अच्छी अखंडता बनाए रखने में मदद करता है।
हाई कोलैप्स केसिंग के लिए क्रेता चेकलिस्ट
| आरएफक्यू आइटम | यह क्यों मायने रखती है |
|---|---|
| आवश्यक पतन रेटिंग | एचसी आवरण के लिए मुख्य प्रदर्शन आवश्यकता |
| मानक और ग्रेड | API 5CT/ISO 11960 आधार और सामग्री मार्ग की पुष्टि करता है |
| आयुध डिपो, वजन और दीवार की मोटाई | पतन क्षमता और रनिंग डिज़ाइन को सीधे प्रभावित करें |
| लंबाई सीमा | R2 या R3 कनेक्शन संख्या और रनिंग दक्षता को प्रभावित करता है |
| रिश्ते का प्रकार | बीटीसी, एलटीसी या प्रीमियम कनेक्शन को टॉर्क, सीलिंग और लोड आवश्यकताओं से मेल खाना चाहिए |
| विनिर्माण मार्ग | गंभीर पतन की स्थिति के लिए अक्सर निर्बाध आवरण को प्राथमिकता दी जाती है |
| उष्मा उपचार | शक्ति, कठोरता और पाइप{{0}शरीर की स्थिरता को नियंत्रित करता है |
| अंडाकारता और दीवार-मोटाई नियंत्रण | पतन प्रतिरोध के लिए महत्वपूर्ण |
| बहाव परीक्षण | उपकरण और समापन उपकरण के लिए आंतरिक मंजूरी की पुष्टि करता है |
| एनडीटी और हाइड्रोटेस्ट | शिपमेंट से पहले पाइप की शारीरिक अखंडता का समर्थन करता है |
| धागा निरीक्षण | मेक-अप समस्याओं और कनेक्शन-संबंधित अस्वीकृति को कम करता है |
| एमटीसी और ट्रैसेबिलिटी | रसायन विज्ञान, यांत्रिक गुणों, ताप संख्या और निरीक्षण रिकॉर्ड को जोड़ता है |
| तृतीय-पार्टी निरीक्षण | महत्वपूर्ण कुओं या ऑपरेटर निर्दिष्ट परियोजनाओं के लिए उपयोगी |
डाउनलोड करें: हाई कोलैप्स केसिंग के लिए क्रेता चेकलिस्ट
ऑक्टल आपूर्ति और गुणवत्ता नियंत्रण
ऑक्टल पाइप तेल और गैस ड्रिलिंग परियोजनाओं के लिए आवरण की आपूर्ति करता है जहां शिपमेंट से पहले पतन प्रतिरोध, कनेक्शन विश्वसनीयता और दस्तावेज़ ट्रैसेबिलिटी को नियंत्रित किया जाना चाहिए। हाई कोलैप्स केसिंग ऑर्डर के लिए, आपूर्ति समीक्षा में आकार, वजन, ग्रेड मार्ग, आवश्यक कोलैप्स रेटिंग, कनेक्शन प्रकार, निरीक्षण का दायरा और निर्यात पैकिंग आवश्यकताएं शामिल हो सकती हैं।
प्रोजेक्ट हैंडओवर के लिए, दस्तावेज़ पैकेज में खरीदार द्वारा आवश्यक होने पर एमटीसी, हीट नंबर ट्रैसेबिलिटी, आयामी निरीक्षण, एनडीटी रिकॉर्ड, हाइड्रोस्टैटिक परीक्षण रिकॉर्ड, बहाव परीक्षण रिकॉर्ड, थ्रेड निरीक्षण रिकॉर्ड, पैकिंग सूची और तृतीय पक्ष निरीक्षण रिपोर्ट शामिल हो सकती है।
अक्सर पूछे जाने वाले प्रश्न
1. हाई कोलैप्स केसिंग का उपयोग किस लिए किया जाता है?
2. तेल और गैस कुओं में आवरण ढहने का क्या कारण है?
3. आवरण पतन दबाव क्या है?
4. हाई कोलैप्स केसिंग के लिए खरीदारों को किन दस्तावेजों का अनुरोध करना चाहिए?
| वस्तु | विवरण |
|---|---|
| ग्रेड | एन80 एचसी, एल80 एचसी, पी110 एचसी, क्यू125 एचसी |
| आकार सीमा | 4 1/2"–20" |
| लंबाई | R2 / R3 |
| कनेक्शन | बीटीसी, एलटीसी, एसटीसी, प्रीमियम |
| आवेदन | गहरे कुएं, ख़त्म होते जलाशय, नमक संरचनाएं, एचपीएचटी कुएं और उच्च मिट्टी भार वाली ड्रिलिंग |
| फ़ायदा | गंभीर कुओं की स्थिति में अंडाकारीकरण, अंदरूनी विकृति और ढहने की विफलता को कम करने में मदद करता है |
