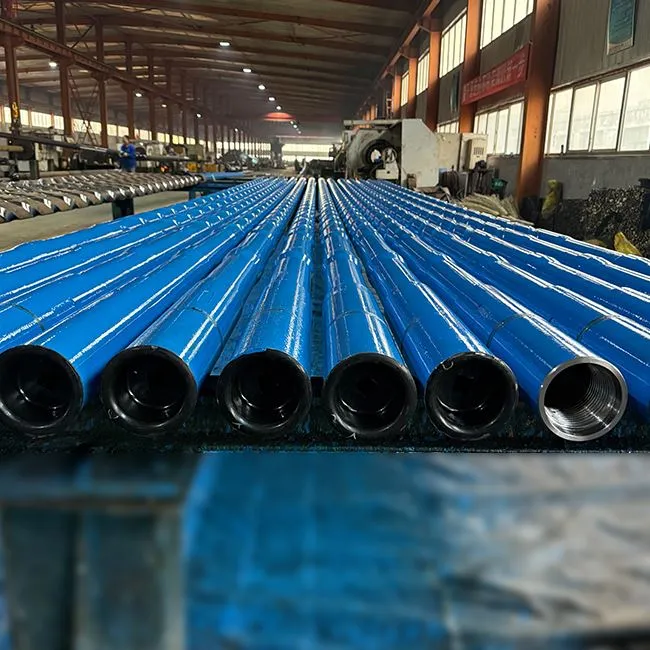

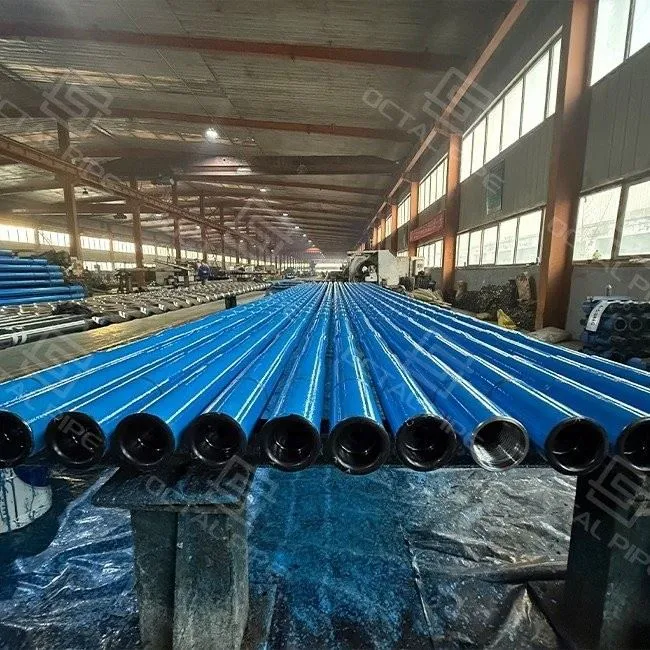

ड्रिल पाइप

ड्रिल पाइपअपसेट एंड और वेल्डेड टूल जोड़ों के साथ एक स्टील ड्रिल स्ट्रिंग ट्यूबलर है, जिसे एपीआई स्पेक 5DP के लिए निर्मित और निरीक्षण किया जाता है, ताकि पाइप रिग तक पहुंचने से पहले खरीद स्वीकृति, ट्रेसबिलिटी को लॉक कर सके और विश्वसनीयता बना सके।

एक ड्रिल पाइप निर्माता के रूप में, ऑक्टल पाइप नियंत्रणीय विफलता बिंदुओं पर ध्यान केंद्रित करता है {{0}टूल जॉइंट वेल्डिंग, थ्रेड इंटीग्रिटी और शिपमेंट {{1}लेवल रिकॉर्ड {{2}क्योंकि अधिकांश रिग देरी कनेक्शन पर शुरू होती है, पाइप बॉडी पर नहीं। ऑक्टल पाइप का ड्रिल पाइप पाइप बॉडी के लिए एपीआई स्पेक 5डीपी, रोटरी ड्रिल स्टेम तत्वों के लिए एपीआई स्पेक 7-1 और टूल जॉइंट कनेक्शन के लिए एपीआई स्पेक 7-2 के अनुपालन में निर्मित होता है। यह यांत्रिक शक्ति, आयामी सटीकता और अंतरराष्ट्रीय ड्रिलिंग उपकरण के साथ विनिमेयता सुनिश्चित करता है।

वास्तविक खरीदारी के संदर्भ में, ड्रिल पाइप की समस्याएँ आमतौर पर डाउनहोल से शुरू नहीं होती हैं, वे इससे शुरू होती हैंअस्पष्ट पीएसएल/ग्रेड स्कोप, बेमेल कनेक्शन/टूल जोड़, और गुम निरीक्षण रिकॉर्डइससे आने वाली जांच धीमी हो जाती है और रिग {{0} साइड देरी हो जाती है। ऑक्टल एपीआई 5डीपी ड्रिल पाइप की आपूर्ति करता हैस्वीकृति{{0}तैयार पैकेज: स्पष्ट आरएफक्यू इनपुट (चयन संदर्भ के रूप में एपीआई आरपी 7जी का उपयोग करना), परिभाषित निरीक्षण दायरा, और एक दस्तावेज़ पैक जो बाद में पुन: कार्य और तर्क को कम करता है।

ड्रिल पाइप कार्यशील स्ट्रिंग हैं जो सतह रोटरी सिस्टम को बिट और बॉटमहोल असेंबली (बीएचए) से जोड़ती हैं। सामान्य ड्रिलिंग में यह एक ही समय में तीन कार्य करता है। सबसे पहले, यह बिट को घुमाने के लिए टूल संयुक्त कनेक्शन के माध्यम से शीर्ष ड्राइव या रोटरी टेबल से रोटरी टॉर्क और आरपीएम संचारित करता है। दूसरा, यह अक्षीय भार (वजन-ऑन-बिट) वहन करता है और वेलबोर प्रक्षेपवक्र में परिवर्तन होने पर झुक जाता है और स्ट्रिंग बोरहोल से संपर्क करती है। तीसरा, यह ड्रिलिंग तरल पदार्थ के लिए दबाव नाली के रूप में कार्य करता है: मिट्टी को ड्रिल पाइप से बिट नोजल तक पंप किया जाता है, फिर कटिंग को परिवहन करने, दबाव को नियंत्रित करने, बिट को ठंडा करने और छेद को स्थिर करने के लिए एनलस में वापस लौटाया जाता है।

क्योंकि डाउनहोल वातावरण स्थिर नहीं है{{0}स्थिति, ड्रिल स्ट्रिंग लगातार गतिशील प्रतिक्रियाओं के संपर्क में रहती है जो चित्र में दिखाई देती है: अक्षीय कंपन और झटका (बिट उछाल), पार्श्व कंपन और प्रभाव (झुकना और दीवार संपर्क), और मरोड़ वाला कंपन। मरोड़ वाला कंपन स्टिक-स्लिप में विकसित हो सकता है, जहां सतह पर घूमना जारी रहने पर बिट क्षण भर के लिए धीमा या रुक जाता है, फिर अचानक रिलीज होता है {{2}उच्च शिखर टोक़ बनाता है और कनेक्शन और संक्रमण क्षेत्रों में थकान को तेज करता है। बिट व्हर्ल एक पार्श्व अस्थिरता है जहां बिट/बीएचए छेद केंद्र रेखा के आसपास जमा होता है; आगे और पीछे का चक्कर अलग-अलग घुमाव/संपर्क पैटर्न का वर्णन करता है और तेजी से कटर घिसाव और कनेक्शन क्षति का कारण बन सकता है। यही कारण है कि ड्रिल पाइप का चयन और निरीक्षण केवल ओडी और दीवार की मोटाई से नहीं, बल्कि कनेक्शन अखंडता, आयामी स्थिरता और ट्रेसबिलिटी से संचालित होता है।

एपीआई स्पेक 5डीपी के लिए एक ड्रिल पाइप निर्माता द्वारा निर्मित, ताकि खरीद स्वीकृति को लॉक कर सके, संयुक्त ट्रैसेबिलिटी को गर्म कर सके, और पाइप रिग तक पहुंचने से पहले विश्वसनीयता बना सके।

ड्रिल पाइप आकार

एपीआई 5डीपी ड्रिल पाइप विशिष्टता (ग्रेड, आकार, कनेक्शन)

• ग्रेड चयन: अपेक्षित टॉर्क, तनाव और ड्रिलिंग गहराई कार्यक्रम से E75/X95/G105/S135 का मिलान करें।
• खट्टे/संक्षारक कुएं: CO₂/H₂S की प्रवृत्ति बताएं ताकि सुरक्षा विकल्प और निरीक्षण का दायरा संरेखित किया जा सके (जब निर्दिष्ट हो)।
• कनेक्शन जोखिम नियंत्रण: उपकरण के जोड़ का प्रकार चुनें और पित्त और कंधे की क्षति को कम करने के लिए अभ्यास करें।
• स्पष्टता प्राप्त करना: तेजी से मिलान और यार्ड स्वीकृति के लिए संयुक्त स्तर की पहचान + पैकिंग सूची की आवश्यकता है।

ऑक्टल पाइप यांत्रिक अखंडता और थकान प्रतिरोध की गारंटी के लिए एक सख्त और पता लगाने योग्य विनिर्माण अनुक्रम का पालन करता है:

1. इस्पात निर्माण और ट्यूब रोलिंग

• नियंत्रित रसायन विज्ञान के साथ निर्बाध मिश्र धातु इस्पात ट्यूब (35CrMo, 40Cr, 4137H, 4145H)।
• निरंतर ढलाई और छेदन एक समान अनाज संरचना सुनिश्चित करते हैं।

2. परेशान करने वाला

• पाइप के सिरों को गर्म किया जाता है और इंटरनल अपसेट (IU), एक्सटर्नल अपसेट (EU), या इंटरनल -एक्सटर्नल अपसेट (IEU) आकार में बनाया जाता है।
• अपसेटिंग से टूल ज्वाइंट वेल्डिंग के लिए क्रॉस-{0}}अनुभागीय क्षेत्र बढ़ जाता है, जिससे कनेक्शन की मजबूती में सुधार होता है।

3. ताप उपचार

• शमन और तड़का आवश्यक उपज/तन्य शक्ति प्रदान करता है (उदाहरण के लिए, S135 135,000 पीएसआई से अधिक या उसके बराबर)।
• नियंत्रित भट्ठी चक्र पूरी पाइप लंबाई में समान कठोरता सुनिश्चित करते हैं।

4. घर्षण वेल्डिंग

• परिशुद्धता घर्षण-वेल्डिंग उपकरण के जोड़ों को अपसेट पाइप बॉडी से जोड़ती है।
• सीमलेस मेटलर्जिकल बॉन्डिंग प्राप्त करने के लिए वेल्ड ज़ोन को विशेष थर्मल उपचार से गुजरना पड़ता है।

5. मशीनिंग एवं थ्रेडिंग

• एपीआई 7-2 धागे (एनसी, आईएफ, आरईजी, एफएच) सीएनसी परिशुद्धता के साथ काटे गए।
• पित्त को कम करने के लिए फॉस्फेट कोटिंग और कॉपर प्लेटिंग लगाई जाती है।

6. हार्डबैंडिंग और सतह की सुरक्षा

• Fe{0}आधारित, Cr-कार्बाइड, या Nb मिश्र धातु हार्डबैंडिंग पहनने के प्रतिरोध को बढ़ाता है।
• परिवहन/भंडारण सुरक्षा के लिए जंग अवरोधकों के साथ अंतिम कोटिंग।

• मानक कनेक्शन:एपीआई एनसी, आईएफ, एफएच, रेग
• प्रीमियम कनेक्शन:XT™, HT™, डबल-शोल्डर थ्रेड (टॉर्क और थकान प्रतिरोध के लिए)
• हार्डबैंडिंग:उपकरण के जोड़ों पर घिसी हुई सुरक्षा परतें लगाई जाती हैं, जिससे रिग फ़्लोर प्रतिस्थापन की आवृत्ति कम हो जाती है।
• भूतल उपचार:कॉपर प्लेटिंग, फॉस्फेटिंग, एंटी-गैलिंग कोटिंग्स।

एपीआई 5डीपी ड्रिल पाइप कनेक्शन और उपकरण जोड़तय करें कि क्या आपकी स्ट्रिंग रिग पर सुचारू रूप से चलती है -या पुनः कार्य और प्रतीक्षा समय में बदल जाती है। अधिकांश "साइट समस्याएँ" तीन खरीद अंतरालों में से एक से आती हैं:गलत कनेक्शन पदनाम, उपकरण संयुक्त आयाम जो हैंडलिंग टूल से मेल नहीं खाते हैं, याथ्रेड नियंत्रण का गुम प्रमाण.

पीओ पर क्या डाला जाए (ताकि ऑक्टल इसे एक मिलान प्रणाली के रूप में आपूर्ति कर सके):

• रिश्ते का प्रकार:एनसी / आईएफ / आरईजी / एफएच (या आपका सटीक बेड़ा मानक)
• पिन/बॉक्स योजना:पिन/बॉक्स ओरिएंटेशन और किसी भी क्रॉसओवर आवश्यकता की पुष्टि करें
• उपकरण संयुक्त सीमाएँ:टूल जॉइंट OD + टोंग स्पेस / एलिवेटर क्षेत्र की बाधाएँ
• पहनने के विकल्प (केवल यदि आवश्यक हो):हार्डबैंडिंग, आंतरिक कोटिंग, पित्तरोधी अभ्यास
• सुरक्षा का दायरा:थ्रेड रक्षक शामिल (पिन और बॉक्स)

ऑक्टल परेशानी को कैसे कम करता है (विशिष्ट, सामान्य नहीं):

• हम इसकी पुष्टि करते हैंउत्पादन से पहले कनेक्शन योजना और उपकरण संयुक्त सीमाएँइसलिए वितरित पाइप आपके रिग अभ्यास से मेल खाता है, "डिफ़ॉल्ट" थ्रेड से नहीं।
• प्रत्येक शिपमेंट में शामिल हैट्रैसेबिलिटी + आयामी रिकॉर्ड, औरनिर्दिष्ट होने पर थ्रेड गेजिंग साक्ष्य-ताकि आने वाले निरीक्षण बिना ईमेल का पीछा किए साइन आउट कर सकें।
• थ्रेड प्रोटेक्टर्स और स्थिर बंडलिंग को स्वीकृति जोखिम नियंत्रण के हिस्से के रूप में माना जाता है, क्योंकि अधिकांश मेक अप मुद्दे धातुकर्म से नहीं, बल्कि हैंडलिंग से शुरू होते हैं।

खरीद-प्रथम + ऑक्टल नियंत्रण:

रिग {{0}फर्श की क्षति आम तौर पर बेमेल हैंडलिंग टूल, गलत टोंग सेटअप, या अनियंत्रित मेक-अप से होती है। ऑक्टल पाइप कनेक्शन विकल्पों (एनसी/आईएफ/आरईजी/एफएच और प्रीमियम डबल-शोल्डर) और सतह उपचार (फॉस्फेटिंग/कॉपर प्लेटिंग) के साथ ड्रिल पाइप की आपूर्ति करता है ताकि स्ट्रिंग मानक हैंडलिंग उपकरण के साथ साफ-सुथरी चले।

टैप ड्रिल आकार संदर्भ (शॉप थ्रेडिंग के लिए, ऑयलफील्ड ड्रिल पाइप के लिए नहीं)

निम्नलिखित "पाइप टैप ड्रिल आकार" प्रश्न कार्यशाला सेटिंग में एनपीटी धागे को काटने के लिए उपयोग किए जाने वाले टैप ड्रिल आकार को संदर्भित करते हैं; वे ड्रिल पाइप ओडी/कनेक्शन विनिर्देश नहीं हैं। त्वरित संदर्भ के लिए: 1/8″ एनपीटी टैप ड्रिल आमतौर पर होती है11/32″ (0.344″ / 8.73 मिमी), 1/4″ एनपीटी है7/16″ (0.438″ / 11.11 मिमी), और 3/8″ एनपीटी है37/64″ (0.578″ / 14.68 मिमी)-सटीक थ्रेड श्रृंखला और थ्रेड के प्रतिशत के लिए हमेशा टैप निर्माता के चार्ट से सत्यापित करें।

ड्रिल पाइप के विभिन्न ग्रेड विशिष्ट कुओं की स्थितियों के लिए डिज़ाइन किए गए हैं:

• E75:उपज 75,000 पीएसआई से अधिक या उसके बराबर। उथले/मध्यम-गहराई वाले कुओं के लिए उपयुक्त।
• X95:उपज 95,000 पीएसआई से अधिक या उसके बराबर। बेहतर कठोरता के साथ सामान्य -उद्देश्यीय ग्रेड।
• G105:उपज 105,000 पीएसआई से अधिक या उसके बराबर। गहरे कुओं या अधिक भार में उपयोग किया जाता है।
• S135:उपज 135,000 पीएसआई से अधिक या उसके बराबर। गहरे कुओं और एचपीएचटी स्थितियों के लिए आवश्यक।

मुख्य यांत्रिक पैरामीटर (प्रति एपीआई 7-1/5डीपी):

• तन्यता ताकत:प्रत्येक ग्रेड के लिए विनाशकारी परीक्षण के माध्यम से सत्यापित।
• प्रभाव कठोरता:क्रिटिकल तापमान पर चार्पी वी-नॉच परीक्षण।
• कठोरता नियंत्रण:उपकरण जोड़ 285-341 एचबी विशिष्ट; शरीर की कठोरता को सख्ती से नियंत्रित किया जाता है।
• थकान प्रदर्शन:चक्रीय लोडिंग प्रतिरोध के लिए टूल जॉइंट/बॉडी वेल्ड ज़ोन का परीक्षण किया गया।

खरीद के लिए "कड़े क्यूए" शब्दों की आवश्यकता नहीं है। आप की जरूरत हैसंख्यात्मक स्वीकृति मानदंडऔर एदस्तावेज़ पैकजो मापे गए परिणाम दिखाता है। एपीआई 5DP ड्रिल पाइप (PSL-1 / PSL-2 / PSL-3) के लिए, ऑक्टल आपके निरीक्षण दायरे को संरेखित करता हैपीओ/आईटीपी, फिर ऐसे रिकॉर्ड वितरित करता है जो आपके निरीक्षकों द्वारा वास्तव में चलाए गए चेक से मेल खाते हैं।

EN 10204 3.1/3.2 दस्तावेज़ पैक (निर्दिष्ट होने पर):शिपमेंट सूची में हीट नंबर, रसायन शास्त्र, यांत्रिक परिणाम और ट्रैसेबिलिटी मैपिंग के साथ एमटीसी/सीएमटीआर।

ऑक्टल पाइप आपूर्तिएपीआई 5डीपी ड्रिल पाइपड्रिलिंग कार्यक्रमों के लिए जहां खरीदार "सामान्य रूप से ड्रिल पाइप" के बारे में कम और अधिक परवाह करते हैंकनेक्शन अनुकूलता, थकान जोखिम, और स्वीकृति कागजी कार्रवाईइससे रिग धीमा नहीं होगा।

विचलित और दिशात्मक कुएं (जहां थकान और उपकरण के जोड़ की टूट-फूट सबसे पहले दिखाई देती है)

डॉगलेग्स और बार-बार चक्र कनेक्शन को दंडित करते हैं। खरीदारी में सबसे आम गलती बिना लॉक किए पाइप ऑर्डर करना हैकनेक्शन योजना + उपकरण संयुक्त सीमाएँ, फिर मेकअप के दौरान असंगतता का पता चलता है।

• ऑक्टल पाइप दृष्टिकोण:पीओ में सटीक कनेक्शन पदनाम और उपकरण संयुक्त बाधाओं की पुष्टि करें, फिर निर्दिष्ट होने पर थ्रेड निरीक्षण/गेजिंग साक्ष्य के साथ स्वीकृति का समर्थन करें, ताकि "यह नहीं बनेगा" एक रिग -समय की समस्या न बन जाए।

अपतटीय और बहु-हैंडलिंग लॉजिस्टिक्स (जहां धागे किसी के ध्यान में आने से पहले ही क्षतिग्रस्त हो जाते हैं)

जब पाइप को उठाया जाता है, चरणबद्ध किया जाता है, और कई बार स्थानांतरित किया जाता है, तो "आने पर ठीक दिखता है" अक्सर पिन/बॉक्स क्षति में बदल जाता है जो केवल रिग पर दिखाई देता है।

• ऑक्टल पाइप दृष्टिकोण:सुरक्षा को QA के भाग के रूप में मानें-थ्रेड रक्षक + स्थिर बंडलिंग + आकार/ग्रेड/लंबाई द्वारा स्पष्ट अंकन-इसलिए आपका रिसीविंग यार्ड विशिष्टताओं को मिश्रित नहीं करता है और आपका दल शिपिंग क्षति की समस्या का निवारण नहीं कर रहा है।

खट्टा सेवा / संक्षारक ड्रिलिंग तरल पदार्थ (जहां आंतरिक संक्षारण छिपी हुई लागत बन जाता है)

कुओं में साथH₂S/CO₂, उच्च क्लोराइड, या आक्रामक ड्रिलिंग तरल पदार्थ, ड्रिल पाइप की विफलता अक्सर आंतरिक जंग के रूप में शुरू होती है या स्ट्रिंग के बाहरी रूप से "खराब दिखने" से बहुत पहले ही शुरू हो जाती है, फिर निरीक्षण या अप्रत्याशित डाउनटाइम के दौरान समय से पहले अस्वीकृति के रूप में दिखाई देती है।

• ऑक्टल पाइप दृष्टिकोण:हम आपके वास्तविक वातावरण (द्रव/संक्षारण चालक + तापमान) के आसपास ऑर्डर का दायरा बढ़ाते हैं, फिर एपीआई 5DP ड्रिल पाइप की आपूर्ति करते हैंनिरीक्षण-तैयार पैकजो स्वीकृति (एमटीसी/सीएमटीआर + यांत्रिक परिणाम, प्लस) का समर्थन करता हैपीओ/आईटीपी में निर्दिष्ट होने पर एनडीटी और आंतरिक कोटिंग विकल्प), इसलिए संक्षारक -सेवा खरीदारी अनुमान पर निर्भर नहीं होती है।

ईपीसी और ड्रिलिंग ठेकेदारों की तुलना के लिएचीन ड्रिल पाइप निर्माताऔरड्रिल पाइप आपूर्तिकर्ता, निर्णय आम तौर पर ट्रेसेबिलिटी अनुशासन (हीट - से - संयुक्त मैपिंग), परिवहन के दौरान कनेक्शन सुरक्षा, और क्या क्यूए रिकॉर्ड सीधे प्रोजेक्ट सिस्टम में दर्ज किया जा सकता है (जब पीओ/आईटीपी में निर्दिष्ट होता है) पर निर्भर करता है।

1. उपकरण संयुक्त वेल्डिंग गुणवत्ता (वास्तविक संरचनात्मक हॉटस्पॉट)

2. ड्रिल पाइप शायद ही कभी पहले शरीर के बीच में विफल होता है -समस्याएं आमतौर पर आसपास केंद्रित होती हैंउपकरण जोड़/वेल्ड क्षेत्रक्योंकि यह अप चक्र, टॉर्क और झुकने को वहन करता है। ऑक्टल पाइप टूल जॉइंट को एक प्रक्रिया के रूप में मानकर इसे नियंत्रित करता है, न कि कमोडिटी ऐड के रूप में, और शिपमेंट रिकॉर्ड टूल जॉइंट को लॉट से जोड़ता है ताकि स्वीकृति "ठीक दिखने" पर निर्भर न हो।

3. ताप उपचार और ग्रेड स्थिरता (क्यों "एपीआई 5DP" को अभी भी प्रमाण की आवश्यकता है)

4. एपीआई 5डीपी ड्रिल पाइप ख़रीदना सिर्फ़ एक लेबल ख़रीदना नहीं है, बल्कि ख़रीदना हैदोहराने योग्य यांत्रिक प्रदर्शनबैच दर बैच. ऑक्टल पाइप नियंत्रित प्रसंस्करण के माध्यम से ग्रेड आपूर्ति को सुसंगत रखता है और दस्तावेज़ पैक में यांत्रिक परिणाम प्रदान करता है ताकि खरीद को साक्ष्य के साथ अनुमोदित किया जा सके, न कि आपूर्तिकर्ता के वादों के साथ।

5. थ्रेड मशीनिंग और गेजिंग अनुशासन (मेकअप विश्वसनीयता निर्मित होती है)

6. अधिकांश रिग देरी धागों के कारण होती है: गैलिंग, खराब फिट, या क्षति जिसे रोका जा सकता था। ऑक्टल पाइप थ्रेड नियंत्रण को विनिर्माण गुणवत्ता के रूप में मानता है।थ्रेड गेजिंग साक्ष्यताकि प्राप्तकर्ता टीम बिना किसी बहस के हस्ताक्षर कर सके।

7. प्रक्रिया गुणवत्ता के भाग के रूप में पैकिंग (क्योंकि शिपिंग अच्छे पाइप को बर्बाद कर सकती है)

8. यहां तक ​​कि पूरी तरह से बने पाइप को भी लॉजिस्टिक्स में "खराब" बनाया जा सकता है। यही कारण है कि ऑक्टल पाइप प्रक्रिया नियंत्रण के हिस्से के रूप में रक्षकों, बंडलिंग स्थिरता और आकार/ग्रेड/लंबाई के आधार पर अंकन करता है, इसलिए आपको जो प्राप्त होता है वह चलने के लिए तैयार है, न कि "सॉर्टिंग और रीचेकिंग की आवश्यकता है।"

जब आप एक सक्रिय कार्यक्रम के लिए बिक्री के लिए ड्रिल पाइप की सोर्सिंग कर रहे हैं, तो "नहीं बनेगा" अस्वीकृति से बचने का सबसे तेज़ तरीका इसे एक मिलान प्रणाली के रूप में उद्धृत करना है, न कि एक सामान्य ट्यूब के रूप में। ओडी/डब्ल्यूटी और रेंज (आर1/आर2/आर3), ग्रेड (ई75/एक्स95/जी105/एस135), और सटीक कनेक्शन पदनाम (एनसी/आईएफ/आरईजी/एफएच या प्रीमियम डबल-शोल्डर) बताएं, फिर हैंडलिंग और यार्ड टैली के लिए टूल ज्वाइंट बाधाएं (ओडी/टोंग स्पेस) और रक्षक आवश्यकताएं जोड़ें। यदि आपके पीओ/आईटीपी को साक्ष्य की आवश्यकता है, तो रिकॉर्ड को पहले ही बुला लें {{10}बहाव परिणाम (मैंड्रेल आकार + पास/असफल), थ्रेड गेजिंग, और एनडीटी स्कोप केवल निर्दिष्ट होने पर ही ताकि शिपमेंट अतिरिक्त निरीक्षण चक्र शुरू करने के बजाय "अनुमोदन के लिए तैयार" हो।

अभी संपर्क करें

यह पेज कवर करता हैऑयलफील्ड एपीआई 5डीपी ड्रिल पाइपड्रिलिंग स्ट्रिंग के लिए. एनपीटी थ्रेड्स के लिए टैप ड्रिल आकार चार्ट एक अलग मशीनिंग विषय हैं और ड्रिल पाइप खरीद का हिस्सा नहीं हैं।

अक्सर पूछे जाने वाले प्रश्न



ड्रिल पाइप ख़रीदने के लिए API 5DP और API RP 7G के बीच क्या अंतर है?

एपीआई 5DPहैखरीद और स्वीकृति मानकड्रिल पाइप निर्माण/निरीक्षण क्षेत्र के लिए।एपीआई आरपी 7जीके रूप में अधिक प्रयोग किया जाता हैचयन संदर्भ(ड्रिल स्टेम सदस्यों और परिचालन सीमाओं के लिए किन इनपुट पर विचार करना है)। आरएफक्यू में, स्वीकृति को लॉक करने के लिए 5DP का उपयोग करें और गलत {{3}ग्रेड/गलत{{4}कनेक्शन खरीदारी से बचने के लिए 7G सोच का उपयोग करें।

रिग {{1}साइड मेक {{2}अप देरी से बचने के लिए एपीआई 5डीपी ड्रिल पाइप खरीदते समय मुझे क्या निर्दिष्ट करना चाहिए?

निर्दिष्ट करेंOD/WT + रेंज (R1/R2/R3), श्रेणी, और सटीककनेक्शन पदनाम(एनसी/आईएफ/आरईजी/एफएच) प्लसउपकरण संयुक्त सीमाएँ(ओडी/टोंग स्पेस)। जोड़नाधागा रक्षकऔर पीओ में किसी भी आवश्यक निरीक्षण दायरे (उदाहरण के लिए, थ्रेड गेजिंग/एनडीटी) को स्पष्ट रूप से बताएं ताकि कुछ भी "माना न जाए"।

आने वाले निरीक्षण के लिए एपीआई 5डीपी ड्रिल पाइप के साथ कौन से दस्तावेज़ आने चाहिए?

न्यूनतम पर:एमटीसी/सीएमटीआर (ट्रेसेबिलिटी), आयामी/सीधेपन रिकॉर्ड, और पैकिंग सूची द्वारा मैप किया गयाआकार/ग्रेड/लंबाई. यदि आपके पीओ/आईटीपी को इसकी आवश्यकता है, तो जोड़ेंथ्रेड गेजिंग साक्ष्य, प्लसएनडीटी/हाइड्रोटेस्ट/प्रभाव रिपोर्टकेवल निर्दिष्ट होने पर ही{{0}इसलिए स्वीकृति साक्ष्य पर आधारित होती है, ईमेल पर आधारित नहीं होती है।

मैं विचलित या उच्च -टॉर्क ड्रिलिंग कार्यक्रमों के लिए कनेक्शन और उपकरण जोड़ कैसे चुनूं?

विचलित/उच्च -टॉर्क कार्य में, विफलताएं और देरी आमतौर पर शुरू होती हैंकनेक्शन/उपकरण जोड़क्षेत्र, पाइप बॉडी नहीं. अपने रिग/बेड़े मानक से मेल खाने के लिए कनेक्शन चुनें, फिर थ्रेड क्षति को कम करने और अस्वीकृतियों को कम करने के लिए उपकरण संयुक्त बाधाओं और हैंडलिंग आवश्यकताओं (सुरक्षा/पैकिंग) को लॉक करें; जब आपकी विफलता का इतिहास इसे उचित ठहराता है तो अतिरिक्त निरीक्षण रिकॉर्ड का अनुरोध करें।

प्रमाणपत्र



सीई प्रमाणपत्र

आईएसओ 9001 प्रमाणपत्र

एपीआई Q1 प्रमाणपत्र

एबीएस प्रमाणपत्र

एपी-5एल प्रमाणपत्र

एपीआई-5सीटी प्रमाणपत्र



ओडी रेंज: 2 3/8" – 6 5/8"

ग्रेड: E75, X95, G105, S135

लंबाई: R1 / R2 / R3

परेशान प्रकार:आईयू, ईयू, आईईयू

कनेक्शन:एनसी, आईएफ, आरईजी, एफएच, प्रीमियम विकल्प

अनुप्रयोग:गहरे कुएं, एचपीएचटी, अपतटीय, दिशात्मक ड्रिलिंग
