थ्रेडेड पाइप फिटिंग

थ्रेडेड पाइप फिटिंग का उपयोग पाइपिंग सिस्टम में किया जाता है जहां aयांत्रिक थ्रेडेड कनेक्शनवेल्डिंग की तुलना में इसे प्राथमिकता दी जाती है, विशेष रूप से छोटी बोर लाइनों, उपकरण कनेक्शन, उपयोगिता शाखाओं, नाली और वेंट बिंदुओं और रखरखाव अनुकूल असेंबली में। जाली इस्पात फिटिंग के लिए, सामान्य विनिर्देश आधार हैएएसएमई बी16.11, थ्रेडेड सिरों के साथ उपलब्ध हैएनपीटी, बीएसपीटी, या बीएसपीपी, आमतौर पर कवर करना1/8" से 4"और दबाव वर्ग जैसेकक्षा 2000, 3000, और 6000.

थ्रेडेड फिटिंग को कभी भी केवल आकार के आधार पर नहीं खरीदना चाहिए। स्वीकृति को नियंत्रित करने वाले तीन बिंदु हैंधागे का प्रकार, दबाव वर्ग, औरसामग्री ग्रेड.

धागे का प्रकारप्रोजेक्ट ड्राइंग और प्राप्तकर्ता बाजार से मेल खाना चाहिए:

• एनपीटीआमतौर पर उत्तरी अमेरिकी तेल, गैस और सामान्य औद्योगिक प्रणालियों में उपयोग किया जाता है।
• बीएसपीटीयह एक पतला धागा भी है और कई निर्यात बाजारों में इसका व्यापक रूप से उपयोग किया जाता है।
• बी एस पी पीयह एक समानांतर धागा है और आमतौर पर अकेले धागे के हस्तक्षेप के बजाय एक सीलिंग वॉशर, गैसकेट, या ओ {{0} रिंग व्यवस्था की आवश्यकता होती है।

दबाव वर्गलाइन डिज़ाइन शर्तों के अनुरूप मिलान किया जाना चाहिए:

• कक्षा 2000
• कक्षा 3000
• कक्षा 6000

सामग्री विकल्पआमतौर पर सेवा शर्तों के अनुसार चयन किया जाता है:

• एएसटीएम ए105सामान्य कार्बन स्टील सेवा के लिए
• एएसटीएम ए350 एलएफ2कम-तापमान वाली सेवा के लिए
• एएसटीएम ए182 एफ304/एफ316संक्षारण प्रतिरोधी सेवा के लिए
• एएसटीएम ए182 एफ11/एफ22/एफ91ऊंचे तापमान वाले मिश्रधातु प्रणालियों के लिए

खरीदारों की खोज के लिएथ्रेडेड पाइप फिटिंग आयाम चार्ट, सबसे उपयोगी पृष्ठ सामग्री कॉपी किए गए नंबरों वाली कोई यादृच्छिक कैटलॉग शैली तालिका नहीं है। व्यावहारिक दृष्टिकोण दिखाना हैचयन सीमाऔर समझाएं कि सटीक केंद्र से {{1}अंत तक और धागे की ज्यामिति की पुष्टि की जाती हैएएसएमई बी16.11और निर्दिष्ट थ्रेड मानक।

सटीक आयामों के लिए, उद्धरण या ड्राइंग समीक्षा की पुष्टि होनी चाहिए:

• फिटिंग प्रकार
• नाम मात्र का आकार
• दबाव वर्ग
• धागा मानक
• सामग्री ग्रेड

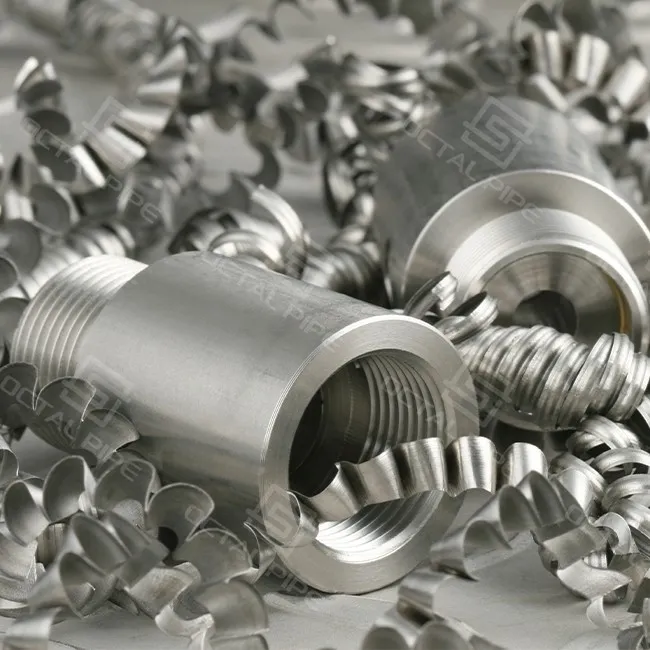

A थ्रेडेड पाइप युग्मनछोटे -बोर पाइपिंग में सबसे अधिक ऑर्डर की जाने वाली जाली फिटिंग में से एक है। इसका उपयोग दो थ्रेडेड पाइप सिरों को सीधे जोड़ने के लिए किया जाता है और इसे अक्सर उपयोगिता प्रणालियों, उपकरण शाखाओं, स्किड पैकेज और रखरखाव प्रतिस्थापन कार्य में देखा जाता है।

खरीद के दृष्टिकोण से, थ्रेडेड पाइप कपलिंग के लिए मुख्य जाँचें हैं:

• धागा मानक: एनपीटी, बीएसपीटी, या बीएसपीपी
• दबाव वर्ग: 3000 या 6000 छोटी बोर सेवा के लिए आम बात है
• सामग्री ग्रेड: A105, LF2, F304, F316, आदि।
• मशीनिंग गुणवत्ता: साफ़ थ्रेड प्रोफ़ाइल और सही गेज स्वीकृति
• पता लगाने की क्षमता: मार्किंग और एमटीआर हीट नंबर से जुड़ा हुआ है

थ्रेडेड पाइप कपलिंग सरल लगती है, लेकिन यदि थ्रेड प्रकार गलत है, तो भाग साइट पर अनुपयोगी हो जाता है। इसीलिए युग्मन आदेश हमेशा पूर्ण PO प्रारूप में लिखे जाने चाहिए, जैसे:

उदाहरण:

एएसएमई बी16.11, थ्रेडेड फुल कपलिंग, 1 इंच, एनपीटी, क्लास 3000, एएसटीएम ए105, मात्रा ___

1/2 इंच थ्रेडेड पाइप फिटिंगछोटे बोर पाइपिंग में सबसे अधिक बार पुन: व्यवस्थित आकारों में से एक हैं क्योंकि वे बिल्कुल उस सीमा में बैठते हैं जहां स्थापना सुविधा मायने रखती है, लेकिन खराब थ्रेड नियंत्रण के कारण सीलिंग विफलता अभी भी आम है। वास्तविक परियोजनाओं में, इस आकार का व्यापक रूप से उपकरण हुक अप लाइन, प्रेशर गेज मैनिफोल्ड, रूट वाल्व कनेक्शन, ड्रेन और वेंट पॉइंट, सैंपलिंग लाइन, सील फ्लश लाइन, रासायनिक खुराक शाखाएं और कॉम्पैक्ट स्किड यूटिलिटी कनेक्शन के लिए उपयोग किया जाता है।

खरीद टीमों के लिए, यह कोई "छोटी और सरल" वस्तु नहीं है। यह अक्सर कम आंकने के लिए सबसे आसान आकारों में से एक है और यदि थ्रेड फॉर्म, मशीनिंग, या वर्ग चयन गलत है तो फ़ील्ड समस्याएं पैदा करने वाले सबसे तेज़ आकारों में से एक है। 1/2 इंच की फिटिंग देखने में स्वीकार्य लग सकती है, लेकिन यदिधागे की गहराई, टेपर, पिच, क्रेस्ट फ़िनिश, या प्रवेश कक्षठीक से नियंत्रित नहीं होने पर, स्थापना संबंधी समस्याएँ तुरंत दिखाई देती हैं।

सामान्य1/2 इंच थ्रेडेड पाइप फिटिंगशामिल करना:

• युग्मन- दो थ्रेडेड पाइप सिरों के बीच सीधा कनेक्शन
• कोहनी- कॉम्पैक्ट पाइपिंग रन में दिशा परिवर्तन

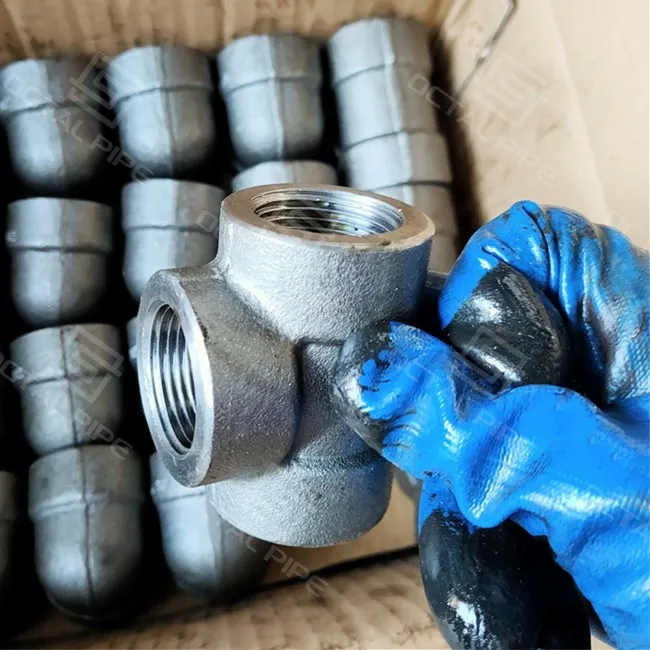

• टीगेज, वाल्व और यूटिलिटी टेकऑफ़ के लिए - शाखा आउटलेट
• मिलन-रखरखाव के लिए हटाने योग्य कनेक्शन-अनुकूल असेंबलियां
• प्लग- अप्रयुक्त खुले स्थानों को बंद करना
• टोपीबाहरी थ्रेडेड कनेक्शन के लिए - अंत बंद होना
• चूची- फिटिंग या वाल्व के बीच छोटा थ्रेडेड कनेक्शन टुकड़ा
• थ्रेडोलेट- बड़े हेडर से छोटी -बोर थ्रेडेड लाइन में शाखा आउटलेट

1 इंच थ्रेडेड पाइप फिटिंगआमतौर पर छोटी प्रक्रिया लाइनों, रासायनिक स्किड्स, संपीड़ित वायु प्रणालियों, जल उपचार लूपों और हटाने योग्य शाखा कनेक्शनों में उपयोग किया जाता है जहां रखरखाव पहुंच मायने रखती है। यह आकार अक्सर वह बिंदु होता है जहां खरीदार न केवल फिटिंग प्रकार की तुलना करना शुरू करते हैं, बल्कि इसकी तुलना भी करते हैंक्लास 3000 बनाम क्लास 6000, कार्बन स्टील बनाम स्टेनलेस स्टील, और एनपीटी बनाम बीएसपीटी/बीएसपीपी, क्योंकि फिटिंग का अब सीलिंग विश्वसनीयता, शाखा स्थिरता और दीर्घकालिक सेवाक्षमता पर अधिक सीधा प्रभाव पड़ता है।

खरीद के दृष्टिकोण से,1 इंच थ्रेडेड पाइप फिटिंगसाधारण स्टॉक आइटम विवरण के रूप में ऑर्डर नहीं किया जाना चाहिए। एक मजबूत पीओ को परिभाषित करना चाहिएएएसएमई बी16.11, फिटिंग प्रकार, 1 इंच आकार, धागा मानक, दबाव वर्ग, सामग्री ग्रेड, और निरीक्षण/दस्तावेज़ आवश्यकताएँ. व्यवहार में, इस आकार की सबसे आम समस्याएँ हैंथ्रेड बेमेल, असेंबली के दौरान जल्दी बाइंडिंग, और कमजोर ट्रैसेबिलिटी नियंत्रण, यही कारण है कि खरीदार आमतौर पर इस पर अधिक ध्यान देते हैंथ्रेड गेज सत्यापन, अंकन और एमटीआर संरेखणशिपमेंट के पहले।

दबाव सेवा के लिए थ्रेडेड फिटिंग का उत्पादन सामान्यतः किया जाता हैजाली रिक्त स्थान, इसके बाद सामग्री ग्रेड के अनुसार मशीनिंग और ताप उपचार किया जाता है। यह प्रक्रिया मायने रखती है क्योंकि अंतिम फिटिंग का प्रदर्शन नाममात्र आकार से अधिक पर निर्भर करता है। पर निर्भर करता है:

• धागे की अखंडता
• एकत्रीकरण
• कंधे की मोटाई
• बोर निरंतरता
• लगातार दबाव सीमा

निरीक्षण के लिए, उच्च मूल्य वाले थ्रेडेड फिटिंग ऑर्डर में शामिल होना चाहिए:

• थ्रेड गेज सत्यापनएनपीटी/बीएसपी के लिए
• आयामी जाँचमहत्वपूर्ण विशेषताओं पर
• अंकन जांचआकार, ग्रेड, वर्ग और ताप संख्या के लिए
• एमटीआर/मिल परीक्षण रिपोर्ट ट्रैसेबिलिटी
• एमटी/पीटीजब आवश्यकता हो
• हाइड्रोस्टैटिक या वायवीय परीक्षणयदि पीओ या प्रोजेक्ट स्पेक द्वारा निर्दिष्ट किया गया है

थ्रेडेड पाइप फिटिंग आंतरिक या बाहरी पाइप थ्रेड्स के साथ एक जाली या मशीनीकृत फिटिंग है जिसका उपयोग वेल्डिंग के बिना पाइप, वाल्व, उपकरण या शाखा आउटलेट को जोड़ने के लिए किया जाता है। जाली इस्पात प्रणालियों में, थ्रेडेड फिटिंग का निर्माण आमतौर पर किया जाता हैएएसएमई बी16.11और जैसे कनेक्शन प्रकारों में आपूर्ति की जाती हैएनपीटी, बीएसपीटी, और बीएसपीपी.

इनका उपयोग आम तौर पर तब किया जाता है जब परियोजना को आवश्यकता होती है:

• तेज़ असेंबली
• आसान प्रतिस्थापन
• साइट पर कम गर्म काम
• कॉम्पैक्ट छोटा -बोर इंस्टालेशन
• रखरखाव{{0}अनुकूल पाइपिंग लेआउट

वास्तविक परियोजनाओं में, थ्रेडेड फिटिंग आम हैंइंस्ट्रुमेंटेशन लाइनें, कम मात्रा वाले शाखा कनेक्शन, उपयोगिताएं, नालियां, वेंट और स्किड माउंटेड असेंबलीजहां त्वरित असेंबली और हटाने की क्षमता मायने रखती है।

थ्रेडेड फिटिंग का मुख्य नुकसान यह हैसीलिंग का परिणाम काफी हद तक सही थ्रेड फॉर्म, सही असेंबली प्रैक्टिस और सही सीलिंग विधि पर निर्भर करता है. यदि गलत थ्रेड मानक का आदेश दिया गया है, तो कनेक्शन आकार में सही दिख सकता है लेकिन फिर भी सेवा के दौरान फिट होने या लीक होने पर विफल हो जाता है।

विशिष्ट जोखिमों में शामिल हैं:

• एनपीटी और बीएसपी बेमेल
• परिवहन या स्थापना के दौरान क्षतिग्रस्त धागे
• ग़लत दबाव वर्ग चयन
• समानांतर थ्रेड सिस्टम पर अपर्याप्त सीलिंग विधि
• अधिक से अधिक कसने से धागे को नुकसान पहुंचता है
• कमज़ोर QA दस्तावेज़ीकरण जो स्वीकृति प्राप्त करने में देरी करता है

इसका मतलब यह नहीं है कि थ्रेडेड फिटिंग अविश्वसनीय हैं। इसका मतलब है कि उन्हें आवश्यकता हैबेहतर विशिष्टता अनुशासनजैसा कि कई खरीदार सोचते हैं।

बिल्कुल नहीं। औद्योगिक खोज व्यवहार में,थ्रेडेड पाइप बेसएक व्यापक और कम सटीक शब्द है। इसका संदर्भ हो सकता है aमाउंटिंग बेस, सपोर्ट कंपोनेंट, फ़्लोर फ़्लैंज {{0}स्टाइल हार्डवेयर, लैंप/रेलिंग हार्डवेयर, या एक स्ट्रक्चरल थ्रेडेड एक्सेसरी, जबकि एथ्रेडेड फिटिंगपाइपिंग खरीद में आम तौर पर एक परिभाषित पाइपिंग मानक के अनुसार निर्मित दबाव युक्त घटक का मतलब होता हैएएसएमई बी16.11. दूसरे शब्दों में, एक थ्रेडेड पाइप बेस एक यांत्रिक समर्थन या हार्डवेयर आइटम हो सकता है, लेकिन एक थ्रेडेड पाइप फिटिंग इसका हिस्सा हैदबाव सीमाऔर इसे अधिक सख्त तकनीकी नियंत्रण के साथ चुना जाना चाहिए।

खरीद में यह अंतर मायने रखता है क्योंकि खरीद का तर्क पूरी तरह से अलग है। सच्चाथ्रेडेड पाइप फिटिंगद्वारा आदेश दिया जाना चाहिएफिटिंग प्रकार, नाममात्र आकार, धागा मानक (एनपीटी / बीएसपीटी / बीएसपीपी), दबाव वर्ग (2000 / 3000 / 6000), सामग्री ग्रेड, और निरीक्षण / दस्तावेज़ आवश्यकताएँ. जैसे एक अस्पष्ट खोज शब्दथ्रेडेड पाइप बेसआपूर्तिकर्ता को यह नहीं बताता कि वस्तु है या नहींकपलिंग, कोहनी, टी, यूनियन, प्लग, कैप, या थ्रेडोलेट, और यह वर्ग, सीलिंग विधि, या ट्रेसबिलिटी के बारे में कुछ नहीं कहता है। व्यवहार में, इस प्रकार की अस्पष्ट शब्दावली उद्धरण त्रुटियाँ, थ्रेड बेमेल या देरी प्राप्त करने के सबसे तेज़ तरीकों में से एक है।

पाइपिंग सिस्टम के लिए, आइटम का मिलान होना चाहिएसेवा दबाव, सीलिंग विधि और स्थापना मानक, केवल दृश्य आकार नहीं। एक समर्थन - शैली "आधार" को केवल आयामी फिट और बुनियादी सामग्री पहचान की आवश्यकता हो सकती है, जबकि एक थ्रेडेड फिटिंग को भी संतुष्ट होना चाहिएथ्रेड सटीकता, क्लास रेटिंग, मशीनिंग गुणवत्ता, मार्किंग और एमटीआर ट्रैसेबिलिटी. यदि वास्तविक परियोजना की आवश्यकता औद्योगिक पाइपिंग है, तो आरएफक्यू शब्द के रूप में "थ्रेडेड पाइप बेस" का उपयोग करना बहुत ढीला है; सुरक्षित मार्ग यह है कि भाग को उचित के रूप में लिखा जाएथ्रेडेड फिटिंगविवरण।

एक मजबूत आरएफक्यू लाइन में थ्रेड या वर्ग बेमेल से बचने के लिए पर्याप्त विवरण शामिल होना चाहिए। एक व्यावहारिक प्रारूप है:

एएसएमई बी16.11 + फिटिंग प्रकार/पैटर्न + आकार + धागा मानक + दबाव वर्ग + सामग्री ग्रेड + निरीक्षण/दस्तावेज़ आवश्यकता + मात्रा

उदाहरण 1
एएसएमई बी16.11, 90 डिग्री थ्रेडेड एल्बो, 1/2 इंच, एनपीटी, क्लास 3000, एएसटीएम ए105, एमटीआर आवश्यक, मात्रा ___

उदाहरण 2
एएसएमई बी16.11, थ्रेडेड फुल कपलिंग, 1 इंच, बीएसपीटी, क्लास 6000, एएसटीएम ए182 एफ316, एमटी + एमटीआर आवश्यक, मात्रा ___

उदाहरण 3
एएसएमई बी16.11, थ्रेडेड इक्वल टी, 3/4 इंच, एनपीटी, क्लास 3000, एएसटीएम ए350 एलएफ2 सीएल1, कम तापमान सेवा, मात्रा ___

प्रोजेक्ट ऑर्डर के लिए, सटीक फिटिंग पैटर्न और निरीक्षण का दायरा जोड़ने से कोटेशन संशोधन, विवाद प्राप्त करने और इंस्टॉलेशन में देरी को कम करने में मदद मिलती है।

अभी संपर्क करें

अक्सर पूछे जाने वाले प्रश्न



01.बेमेल से बचने के लिए थ्रेडेड पाइप फिटिंग को खरीद आदेश में कैसे निर्दिष्ट किया जाना चाहिए?

एक पूर्ण पीओ को बताना चाहिएएएसएमई बी16.11, फिटिंग प्रकार,आकार, थ्रेड मानक (एनपीटी / बीएसपीटी / बीएसपीपी), दबाव वर्ग (2000/3000/6000), सामग्री ग्रेड, मात्रा, और कोई आवश्यक निरीक्षण या दस्तावेज़। थ्रेड बेमेल और QA अस्वीकृति से बचने का यह सबसे तेज़ तरीका है।

02.ऑर्डर करने से पहले थ्रेडेड पाइप फिटिंग आयाम चार्ट में क्या जांचना चाहिए?

खरीदारों को पुष्टि करनी चाहिएनाममात्र आकार, दबाव वर्ग, धागे का प्रकार और फिटिंग प्रकारपहला। इसके बाद सटीक केंद्र से लेकर अंतिम आयाम और थ्रेड विवरण को लागू के अनुसार सत्यापित किया जाना चाहिएएएसएमई बी16.11 टेबल, क्योंकि आयाम प्रकार, आकार और वर्ग के अनुसार भिन्न होते हैं।

03.एनपीटी, बीएसपीटी और बीएसपीपी थ्रेडेड पाइप फिटिंग के बीच मुख्य अंतर क्या है?

एनपीटीऔरबीएसपीटीजबकि, पतले धागे हैंबी एस पी पीएक समानांतर धागा है. इसका मतलब है कि सीलिंग विधि अलग है, और ये थ्रेड मानक अलग हैंविनिमेय नहींखरीद में. सही आकार लेकिन गलत थ्रेड फॉर्म वाली फिटिंग स्थापना के दौरान अभी भी विफल हो सकती है।

04.थ्रेडेड पाइप कपलिंग खरीदते समय क्या जांचना चाहिए, खासकर 1/2 इंच और 1 इंच आकार में?

एक के लिएथ्रेडेड पाइप युग्मन, विशेष रूप से1/2 इंच थ्रेडेड पाइप फिटिंगऔर1 इंच थ्रेडेड पाइप फिटिंग, प्रमुख जाँचें हैंथ्रेड गेज स्वीकृति, दबाव वर्ग, सामग्री ग्रेड, मशीनिंग गुणवत्ता और पता लगाने की क्षमता. इन सामान्य छोटे बोर आकारों में, थ्रेड सटीकता सीधे सीलिंग और असेंबली गति को प्रभावित करती है।

05.शिपमेंट से पहले थ्रेडेड पाइप फिटिंग के लिए कौन से निरीक्षण दस्तावेज़ सबसे महत्वपूर्ण हैं?

सबसे महत्वपूर्ण हैं शिपमेंट से पहले की जांचेंजाओ/नहीं-जाओ थ्रेड गेज सत्यापन, आयामी निरीक्षण, अंकन पुष्टि, औरएमटीआर/हीट नंबर ट्रैसेबिलिटी. अधिक जोखिम वाली सेवा के लिए, खरीदारों को इसकी भी आवश्यकता हो सकती हैएमटी/पीटीयाहाइड्रोस्टैटिक/वायवीय परीक्षणप्राप्त विवादों और स्थापना विलंब को कम करने के लिए।
